ERC系列叉流板式热交换器产品介绍
全热型交换器采用专用纤维利用特殊工艺制成的换热纸张构成，空气交叉或交叉逆流流动，新排风完全分开，避免任何气味空气的传递。应用于民用商用通风系统的显热、潜热的回收

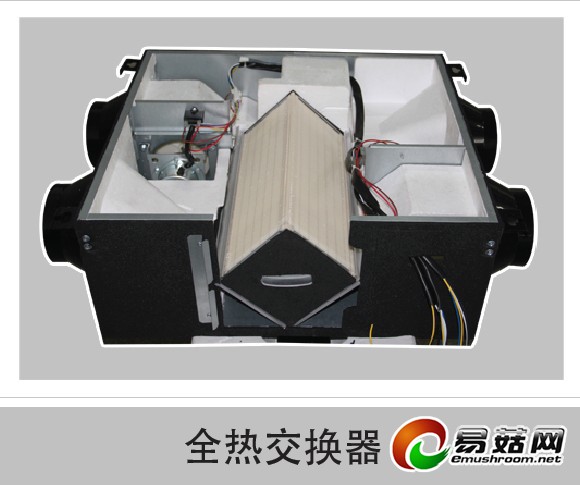

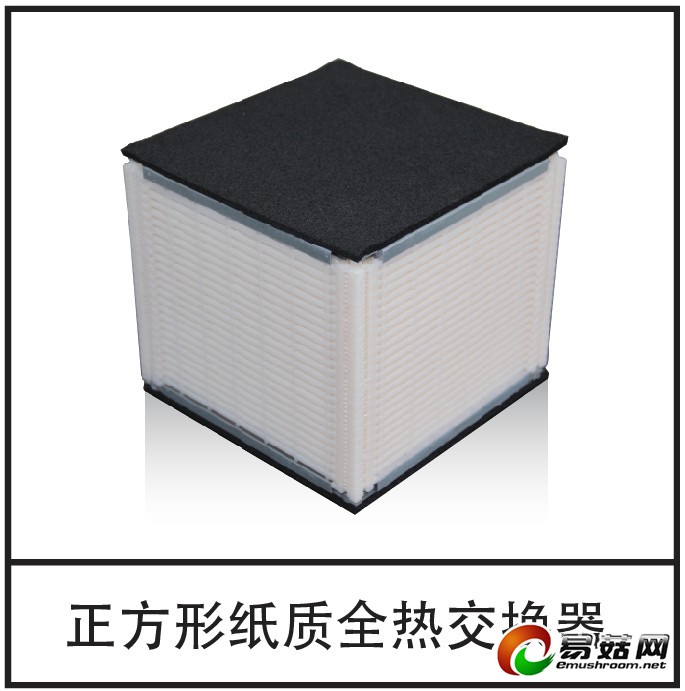

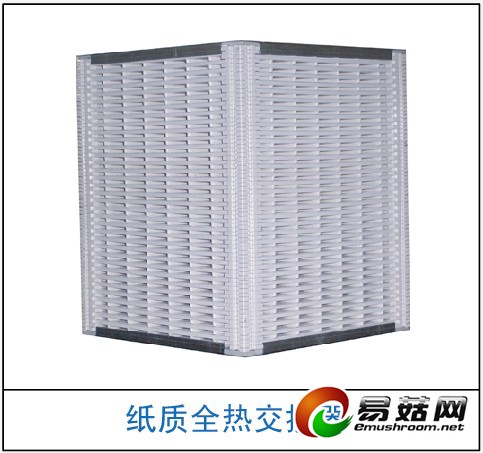

全热交换器
全热交换器采用专用纤维利用特殊工艺制成的纸张构成，这种纸张具有透湿率高、气密性好、抗撕裂、耐老化、防霉变的特点。ABS塑料框架，美观、不易破损、使用寿命长、环保、密闭性好，保证了热交换器的结构强度及严密性，减少串气。矩形通道结构，合理板间距，内支撑少，沿程阻力小，风压损失少，保证了传热面积的最大化，从而达到最大的换热效率，解决了板翅式全热交换芯体普遍存在流动阻力较大、传热系数与压降之间的优选问题。

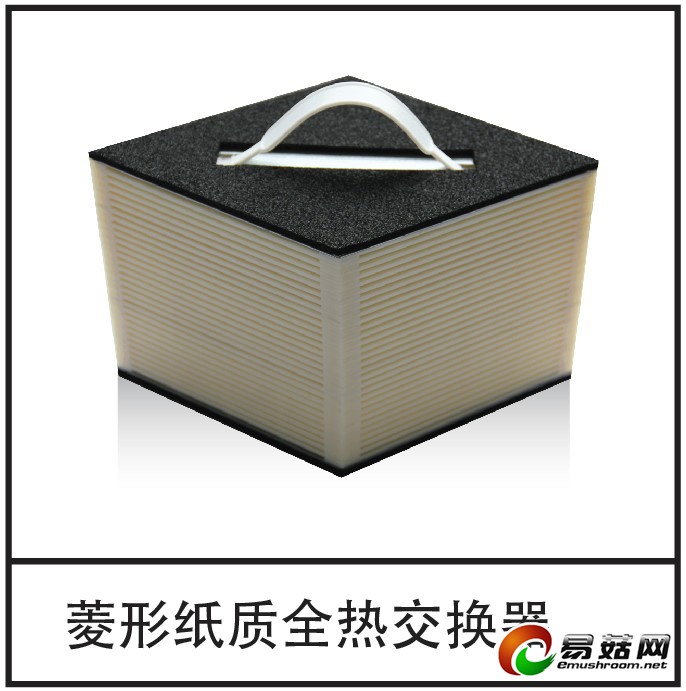

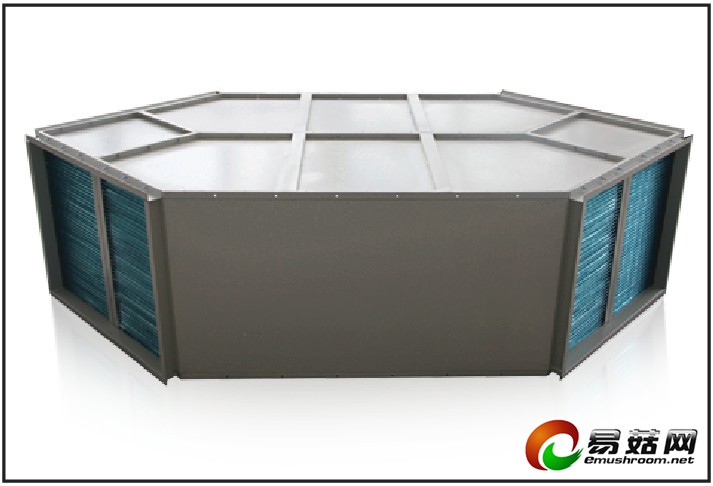

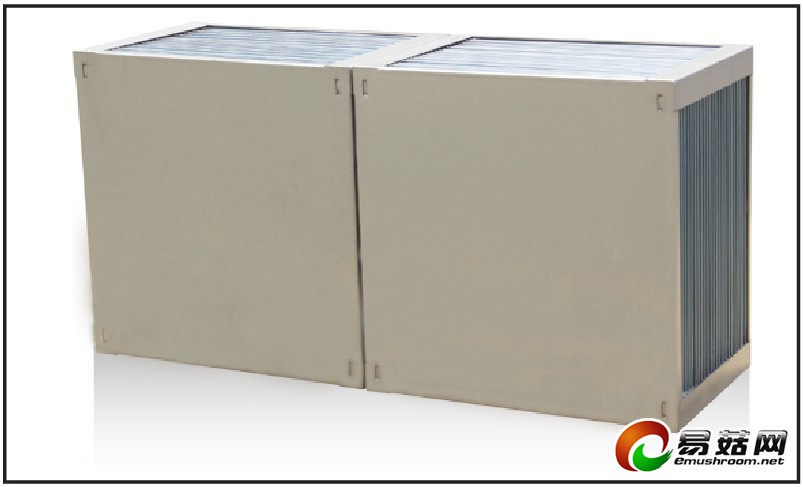

板式全热交换器
● 功能特点
◆ 全热型热交换器主要是由专用纤维利用特殊工艺制成的纸张构成，这种纸张具有透湿率高、气密性好、抗撕裂、耐老化、 防霉变的特点
◆ 采用ABS塑料框架，美观、不易破损、使用寿命长、环保、密闭性好，保证了热交换器的结构强度及严密性，减少串气

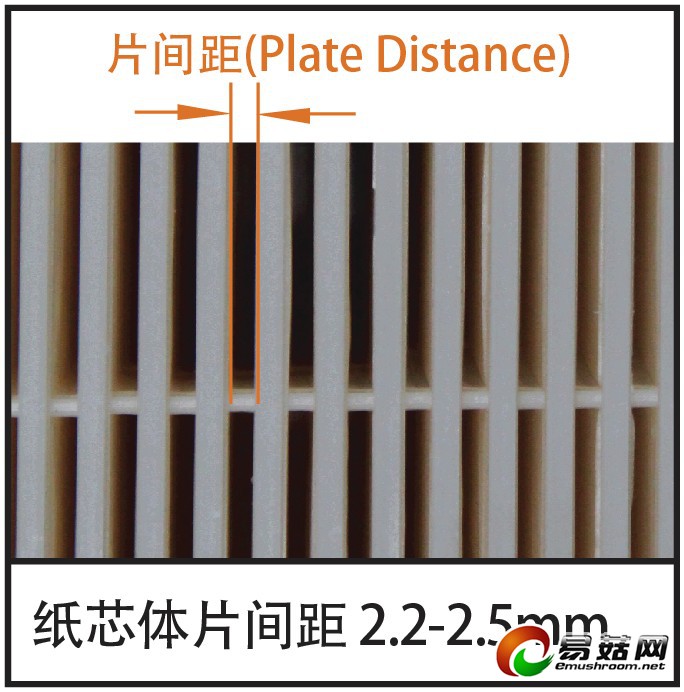

◆ 矩形通道结构，合理板间距，内支撑少，沿程阻力小，风压损失小；保证了传热面积的最大化,从而达到最大的换热效率。解决了板翅式全热交换芯体普遍存在流动阻力 大、传热系数与压降之间的优选问题
◆ 模块结构，可提供不同尺寸的棱长与板叠加的组合
◆ 没有运动部件，设备维护费用较少
◆ 可使用真空吸尘器去除热交换器元件上的灰尘和异物，使用方便，维护简单
|

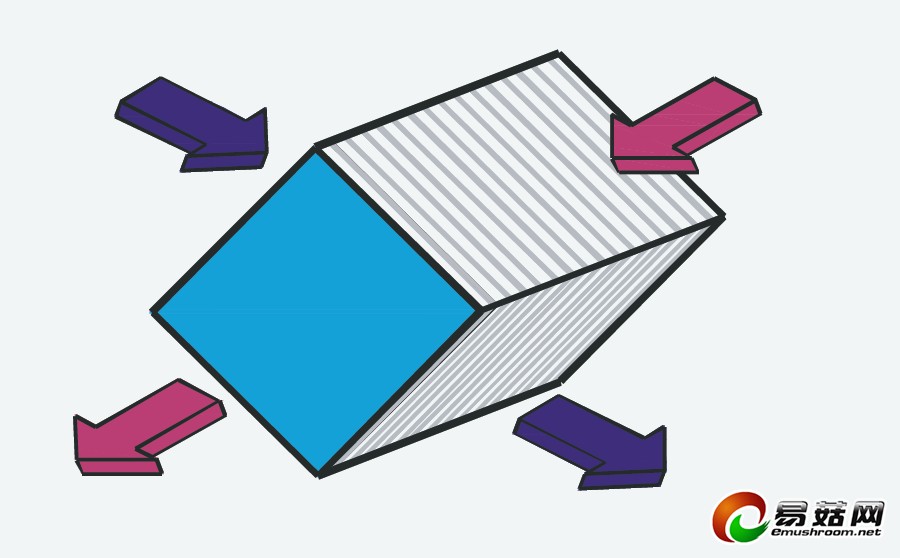

叉流式全热交换器原理
|

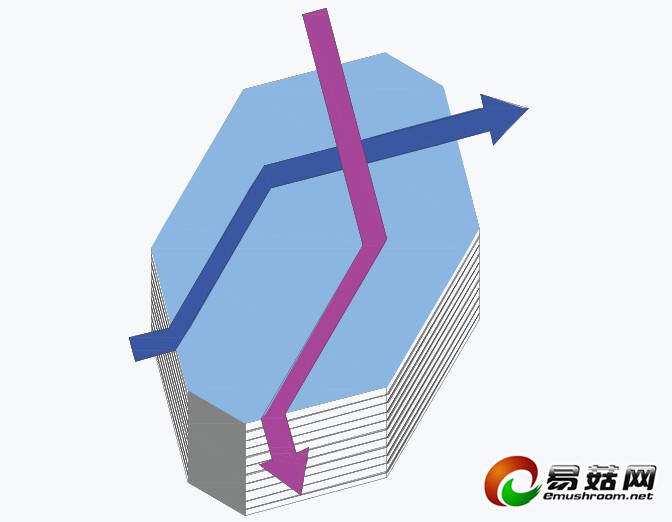

交叉逆流式热交换器原理
|

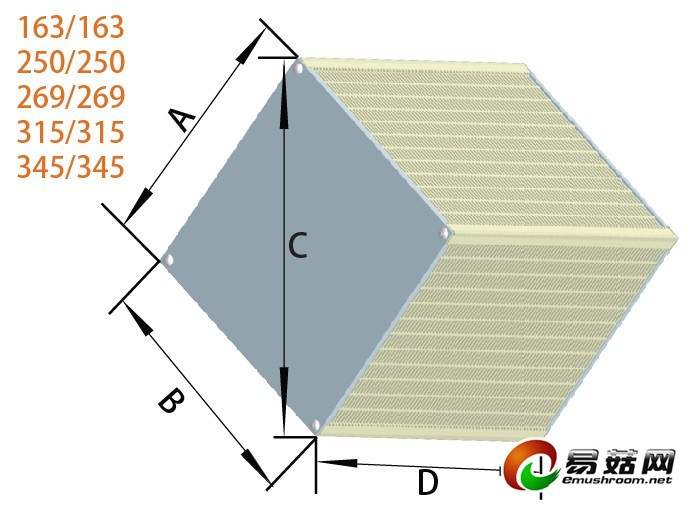

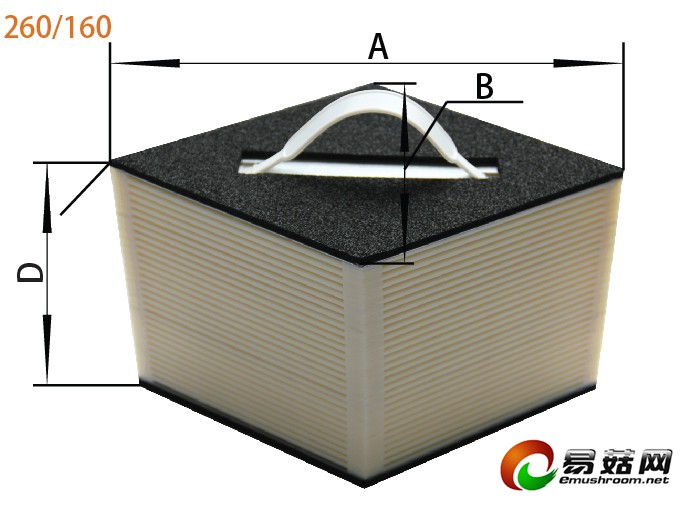

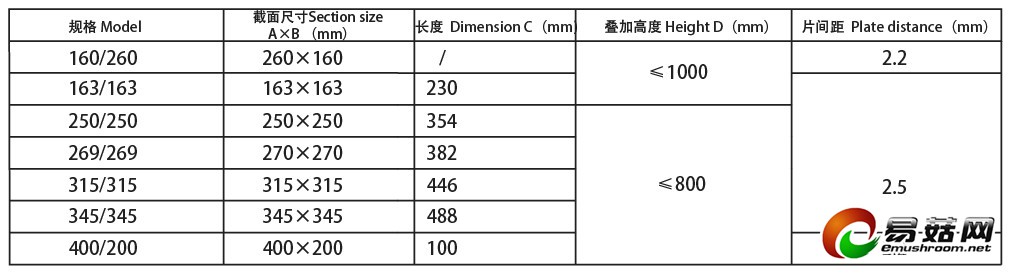

● 规格
※ 说明：除了上述规格外，可提供在以上截面尺寸的基础上进行组合的热交换器

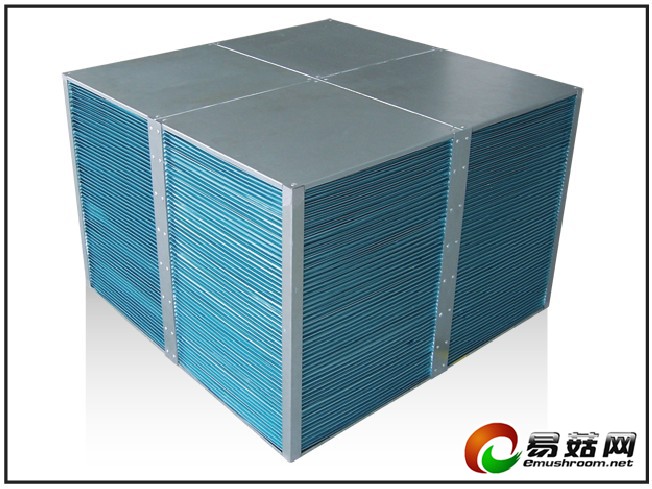

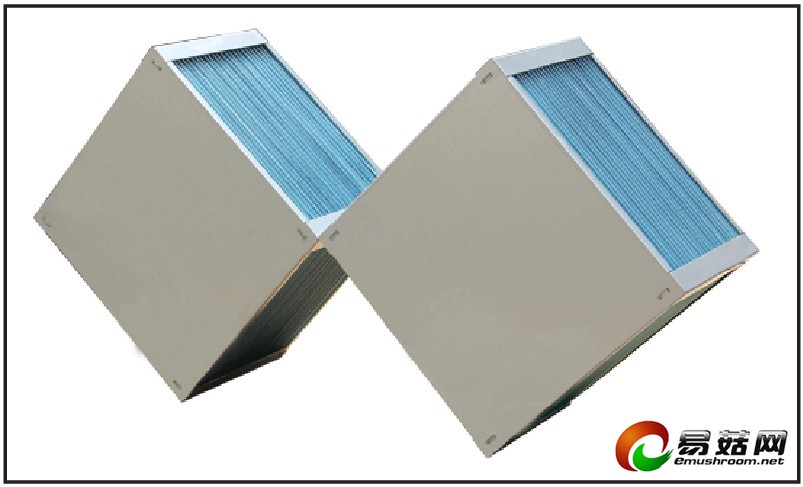

板式热交换器
板式热交换器为空气与空气通过导热平板进行能量交换的热交换器，利用排风的能量预处理新风，从而达到能量回收的目的。新风和排风由导热平板完全分开，避免交叉污染，确保新风的洁净。
根据空气流道不同可分为叉流型、逆流型和交叉逆流型，根据导热隔板的材料可分为显热交换型和全热交换型。
板式热交换器结构紧凑、无运动部件、可靠性强、使用寿命长。
应用举例

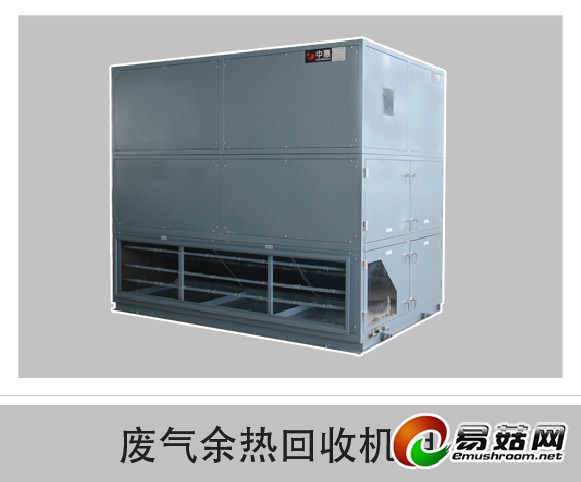

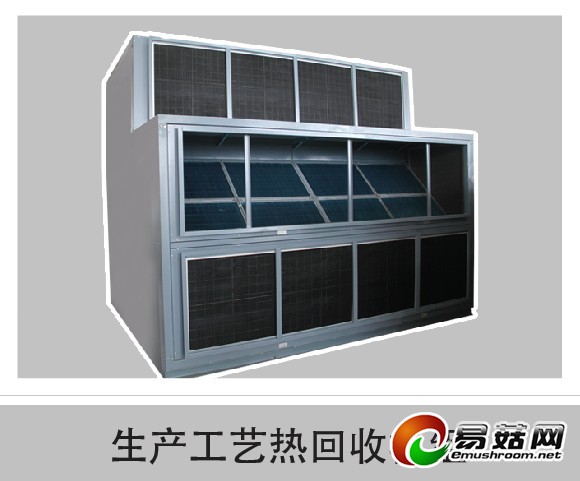

应用于热回收空气处理机组
板式热交换器应用于空气处理机组，作为热回收部分的主要部件

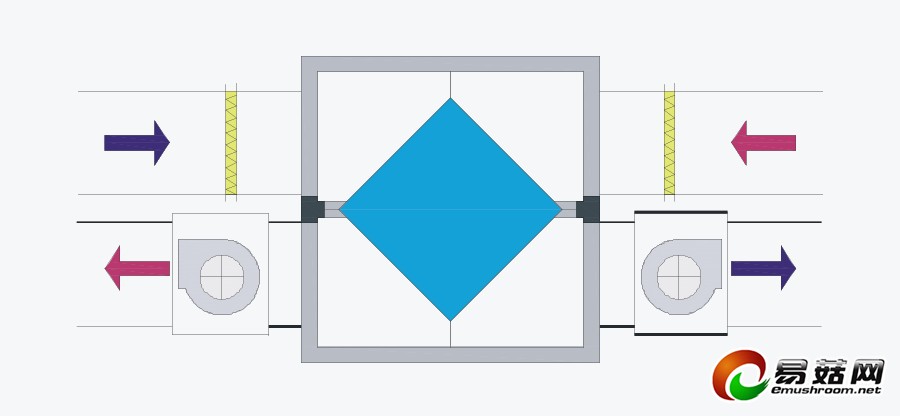

应用于通风系统中
板式热交换器应用于通风系统，安装于风道之中，作为热回收部分的主要部件，其安装位置可灵活调换
|
应用于热回收空气处理机组
|
应用于通风系统中
|

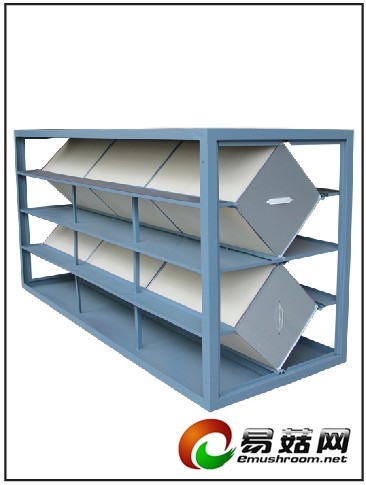

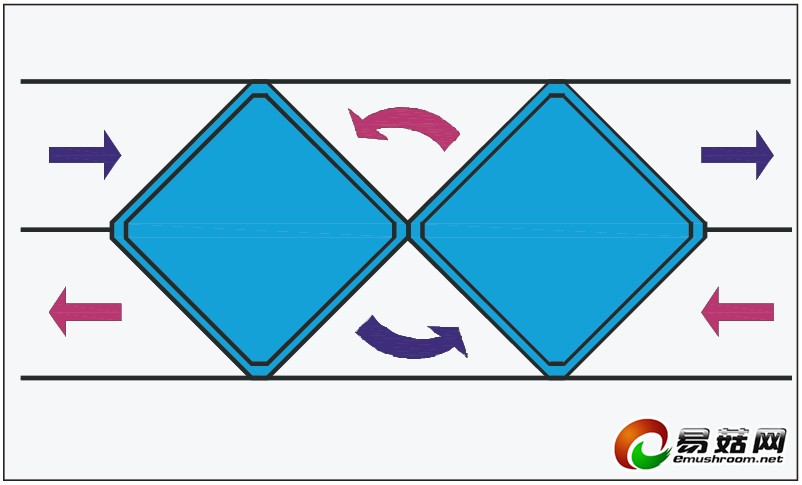

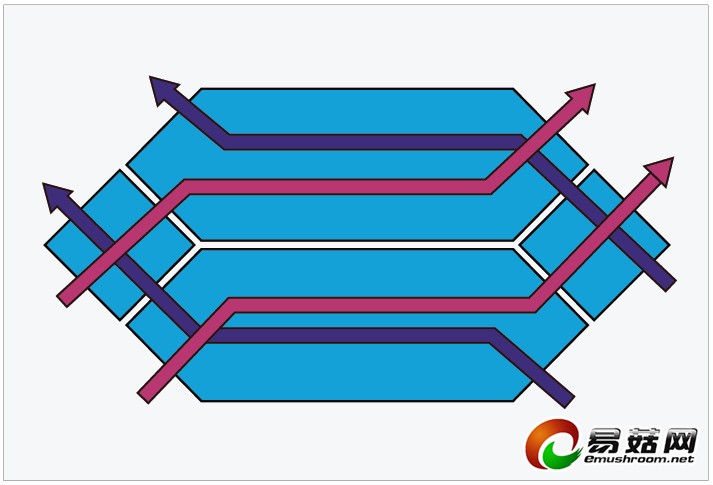

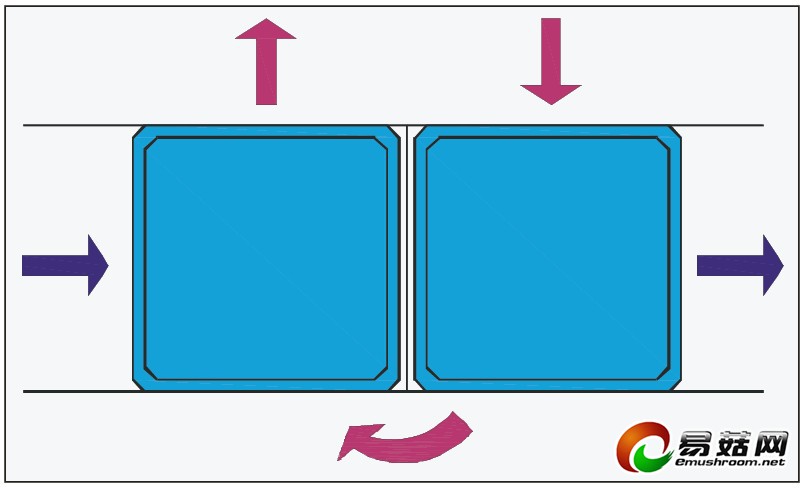

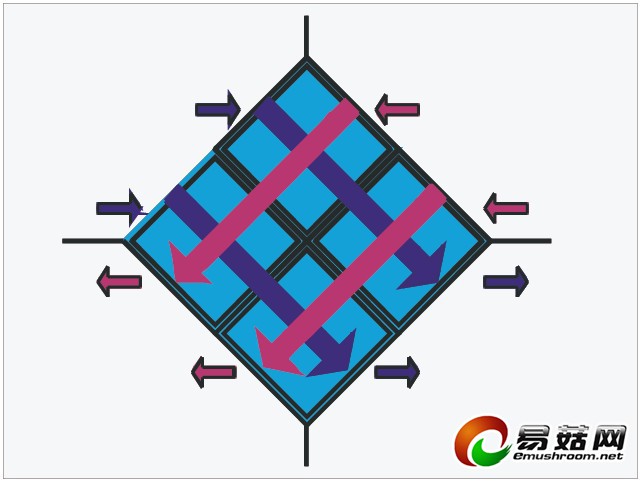

组合方式
用户可根据使用、安装现场空间大小，合理选择板式热交换器的组合形式
